IMPLEFIX
Sicherheit

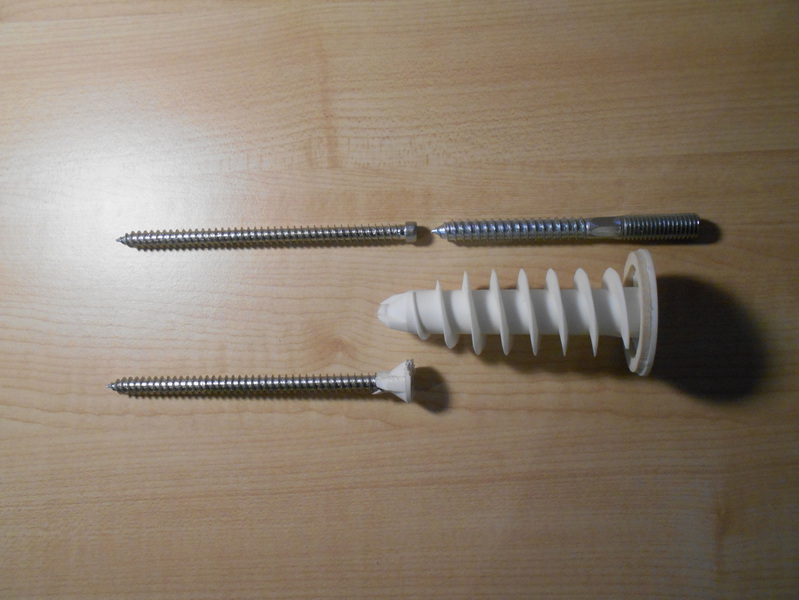

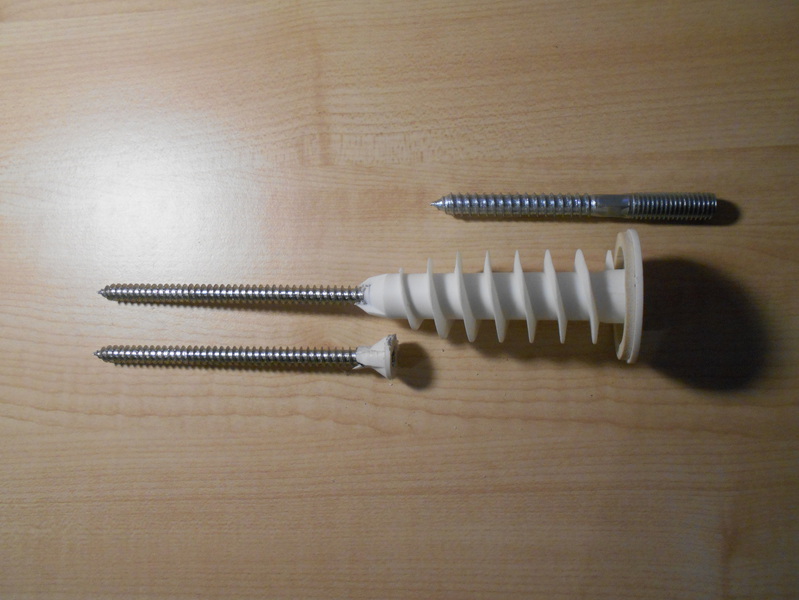

R2 ISOBÜBEL plus Wandbefestigung
Auszugswerte -
R2 Isoübel bei PS mit Sicherheitsfaktor 20 Kg.!
Verbindungsstelle mit Sicherheitsfaktor der
Rahmenschraube mit R2 Isodübel 20 Kg.!
7,5 mm Rahmanschraube mit Sicherheitsfaktor 10 Kg.!
--------------------------------------------------------------------------------------------------------------------
R2 Isodübel plus 7,5 mm Rahmanschraube mit Sicherheitsfaktor 30 Kg.!
(Ohne Sicherheitsfaktor über 150
Kg.!)
Arbeitsschritte -

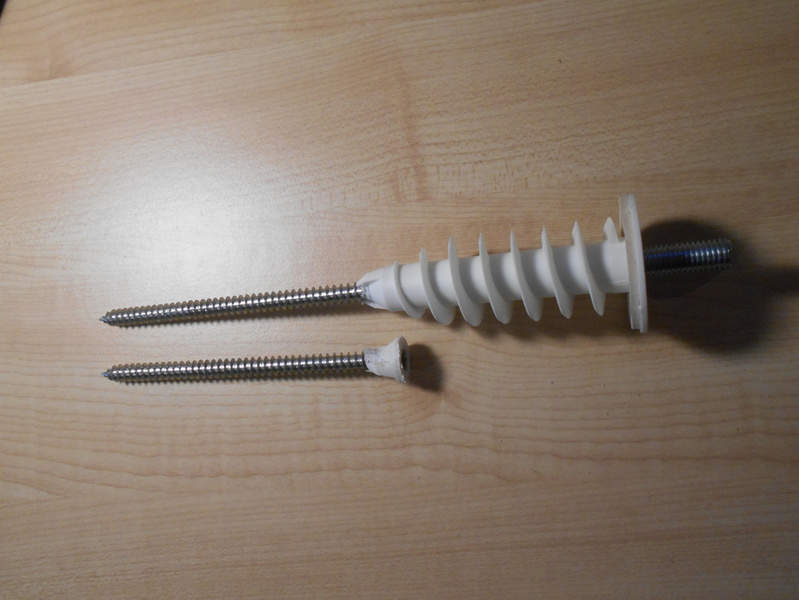

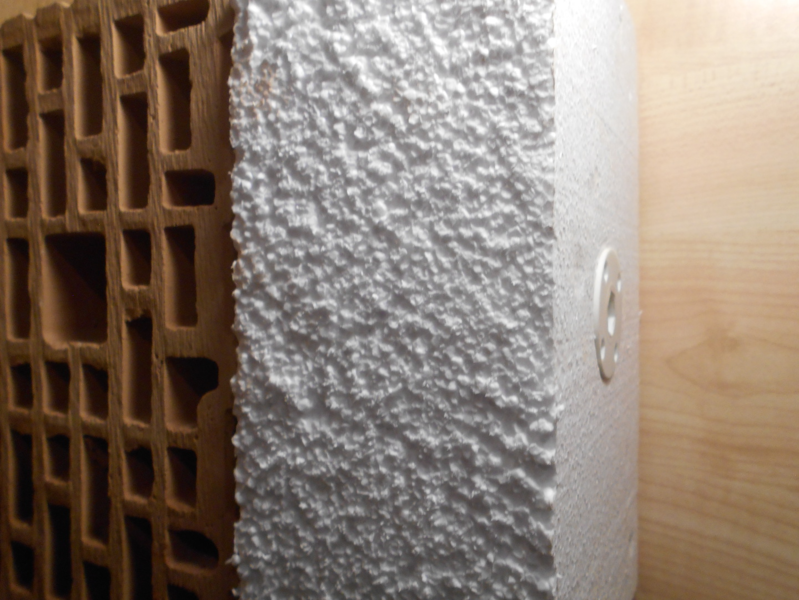

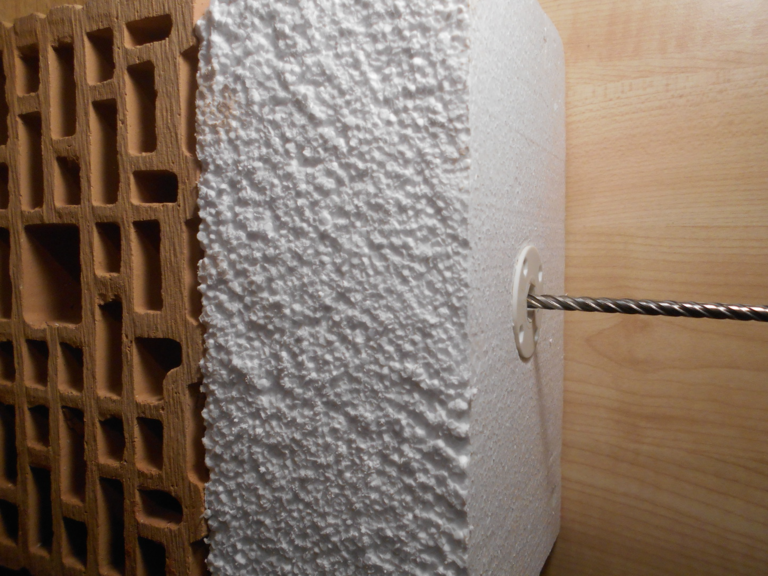

R2 Isodübel setzen, danach ein 6 mm Loch , durch den Dübel und in die Wand bohren.!

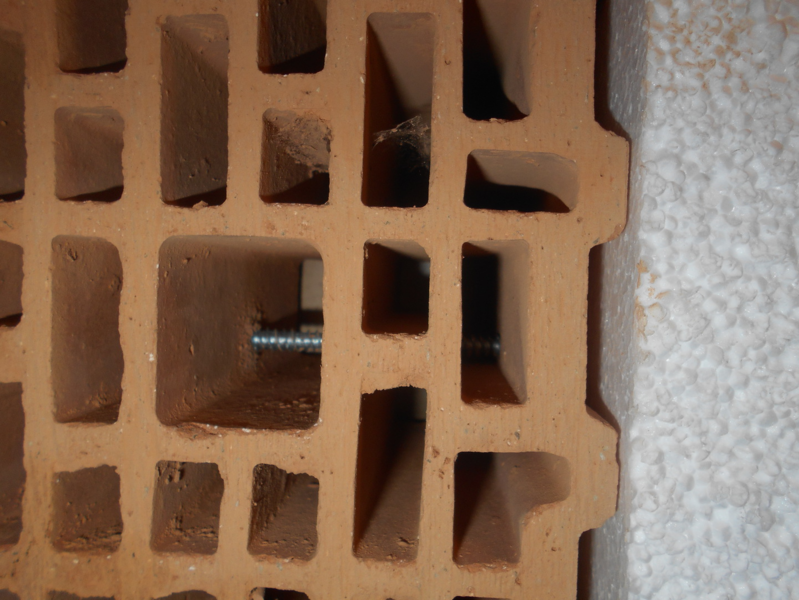

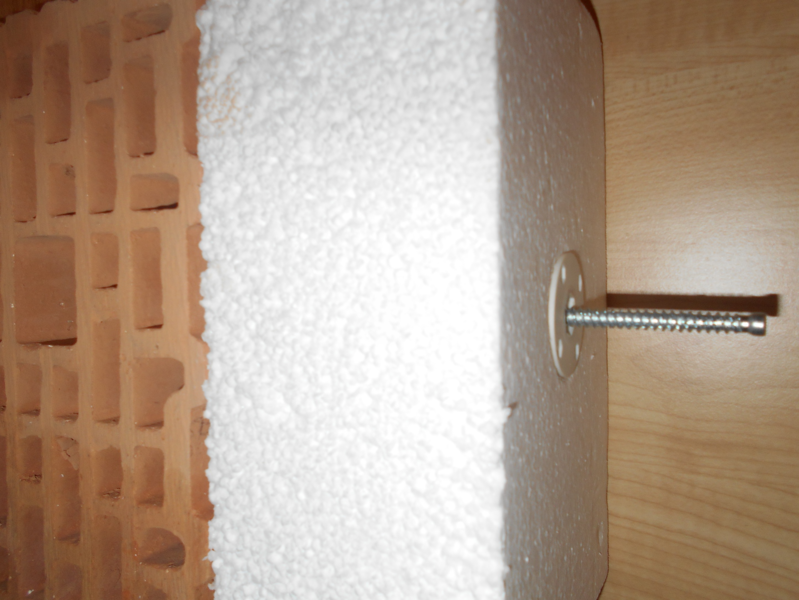

Rahmenschraube 7,5 mm mit 8 mm Zylinderkopf durch den Dübel in die Wand festschrauben.!
Selbstfurchend in Beton, Hochlochziegel, Kalksandstein, Porenbeton, Naturstein, Bim.!
Länge der Rahmenschraube = Dämmstoffdicke.!

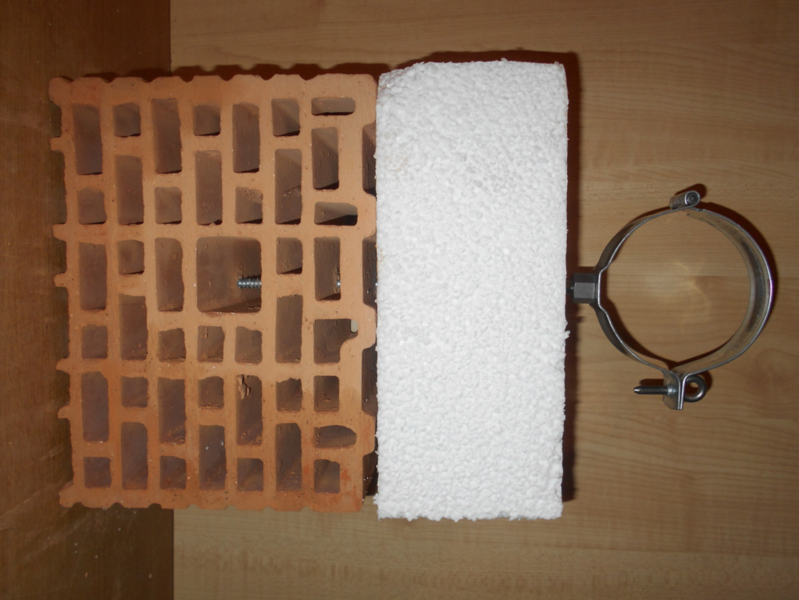

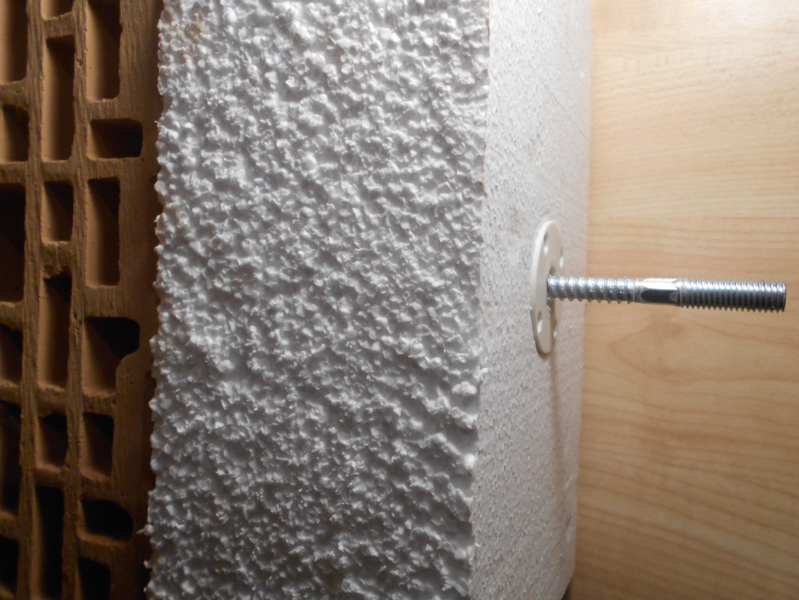

Danach mittels der Anbauschraube das Anbauteil am Dübel festschrauben.!
